什么是开关电源?什么是线性电源?两者有什么不同?
本文将和大家介绍下什么是开关电源?什么是线性电源?对于两者有哪些方面不同不是很了解的朋友,可以好好看下,希望对大家有所帮助。
1、开关电源
开关电源是相对线性电源说的。他输入端直接将交流电整流变成直流电,再在高频震荡电路的作用下,用开关管控制电流的通断,形成高频脉冲电流。线性电源(Liner power supply)是先将交流电经过变压器降低电压幅值,再经过整流电路整流后,得到脉冲直流电,后经滤波得到带有微小波纹电压的直流电压。要达到高精度的直流电压,必须经过稳压电路进行稳压。
在电感(高频变压器)的帮助下,输出稳定的低压直流电。由于变压器的磁芯大小与他的工作频率的平方成反比,频率越高铁心越小。这样就可以大大减小变压器,使电源减轻重量和体积。而且由于它直接控制直流,使这种电源的效率比线性电源高很多。这样就节省了能源,因此它受到人们的青睐。但它也有缺点,就是电路复杂,维修困难,对电路的污染严重。电源噪声大,不适合用于某些低噪声电路。

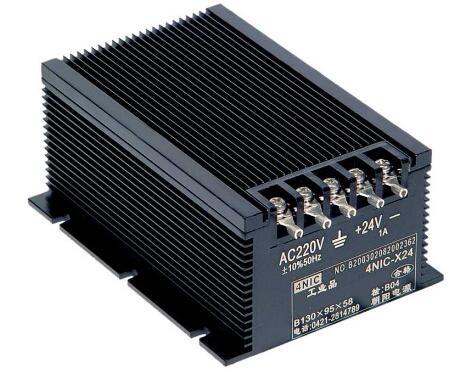

2、线性电源
线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。
线性电源的电压知反馈电路是工作在线性状态,开关电源是指用于电压调整的管子工作在饱和和截至区即开关状态的。线性电源一般是将输出电压取样然后与参考电压送入比较电压放大器,此电压放大器的输出作为电压调整管的输入,用以控制调整管使其结电压随输入的变化而变化,从而调整其输出电压,但开关电源是通过改变调整管的开道和关的时间即占空比来改变输出电压的! 从其主要特点上看:线性电源技术很成熟,制作成本较低,可以达到很高的稳定度,波纹也很小,而且没有开关电源具有的干扰与噪音,但其体积相对开关电源来说,比较庞大,且输入电压内范围要求高;而开关电源与之相反。
3、两者有什么不同
线性电源利用半导体器件本身的特性调整电压,一般是降压输出。由于是以器件本身消耗能量的方式得到输出,故效率较低,60%以下的转化率很常见,输出功率的线性电源体积一般比开关电源大。纹波很小。开关电源利用电感电容充放电的特性配合场管或者三极管开关,异步传输电压电流,实现电能传输,电路结构不同可以实现升压或降压。转换效率高,高的可达90%以上,但是还是有一定的电路损耗,100%转换效率现在不可实现。但是相对线性电源要节能。转换的开关频率会产生一定纹波。
